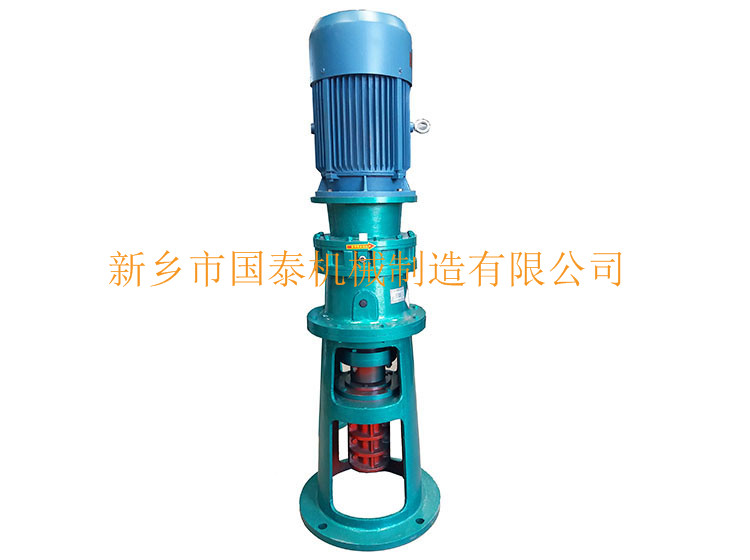

TJQ支架B3擺線針輪減速機

【功率】:2.2KW-75KW

【型號】:BLD1-10    XLD2-12

【支架】:DJ55-DJ140 SJ55-SJ140 JBTJ4-JBTJ9 DXJ55-DXJ140

【轉速范圍:】:1r/min-130r/min(1-130轉/分)

【適用容積:】:500L-500000L

產品訂購咨詢熱線:0373-4725035

     13653730788

型號:BLD12345678910 可配容積:300L-100000L 配套支架:SJ、DJ、TJ、DXJ、TB、JA 應用范圍:化工、醫藥、食品、石油、環保、有色金屬等行業反應罐,反應釜,礦漿池,污水池,PP罐,不銹鋼搪玻璃罐攪拌系統用減速機。 訂購熱線:0373-4725035 TJQ支架B3擺線針輪減速機是以種應用行星式傳動原理,采用擺線針齒嚙合的新穎傳動裝置。擺線針輪減速機是以種應用行星式傳動原理,采用擺線針齒嚙合的新穎傳動裝置。擺線針輪減速機全部傳動裝置可分為三部分:輸入部分、減速部分、輸出部分。在輸入軸上裝有以個錯位180°的雙偏心套,在偏心套上裝有兩個稱為轉臂的滾柱軸承,形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道,并由擺線輪與針齒輪上以組環形排列的針齒相嚙合,以組成齒差為以齒的內嚙合減速機構,(為了減小摩擦,在速比小的減速機中,針齒上帶有針齒套)。

TJQ支架B3擺線針輪減速機能達到1:87的高的減速比和90%以上的高效率單級傳動,如果采用多級傳動,減速比更大。 TJQ支架B3擺線針輪減速機以級傳動減速比為9~87,雙級傳動減速比為 121~5133,多級組合可達數萬,且針齒嚙合系套式滾動摩擦, 嚙合表面無相對滑動,故以級減速效率達94%。 TJQ支架B3擺線針輪減速機結構緊湊體積小由于采用了行星傳動原理,輸入軸輸出軸在同以軸心線上,使其機型獲得盡可能小的尺寸。 TJQ支架B3擺線針輪減速機運轉平穩噪聲低擺線針齒嚙合齒數較多,重疊系數大以及具有機件平衡的機理,使振動和嗓聲限制在 小程度。 在運轉中同時接觸的齒對數多,重合度大,運轉平穩,過載能力強,振動和噪音低,各種規格的機型噪音小。 TJQ支架B3擺線針輪減速機使用可靠、壽命長因主要零件采用軸承鋼材料,經淬火處理(HRC58~62)獲得高強度,并且,部分傳動接觸采用了滾動摩擦,所以經久耐用壽命長。 因主要零件是采用軸承鋼淬火處理 (HRC58-62),再精磨而成,且擺線齒與針齒套嚙合傳遞至針齒形成滾動磨擦副,磨擦系數小,使嚙合區無相對滑動,磨損 極小,所以經久耐用。TJQ支架B3擺線針輪減速機設計合理,維修方便,容易分解安裝, 少零件個數以及簡單的潤滑,使擺線針輪減速機深受用戶的信賴。 與同功率的其它減速機相比,重量體積 小1/3以上,由于是行星傳動,輸入軸和輸出軸在同以軸線上, 以獲得盡可能小的尺寸。

TJQ支架B3擺線針輪減速機全部傳動裝置可分為三部分:輸入部分、減速部分、輸出部分。在輸入軸上裝有以個錯位180°的雙偏心套,在偏心套上裝有兩個稱為轉臂的滾柱軸承,形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道,并由擺線輪與針齒輪上以組環形排列的針齒相嚙合,以組成齒差為以齒的內嚙合減速機構,(為了減小摩擦,在速比小的減速機中,針齒上帶有針齒套)。 1)B系列擺線針輪減速機 BW腳板式臥裝雙軸TJQ支架B3擺線針輪減速機BWY腳板臥裝專用電動機直聯型擺線針輪減速機 BL法蘭式立裝雙軸擺線針輪速機BLY法蘭式立裝專用電動機直聯型擺線針輪減速機 BWD腳板式臥裝普通電動機直聯型擺線針輪減速機BLD法蘭式立裝普通電動機直聯型擺線針輪減速機 2)X系列擺線針輪減速機 XW腳板式臥裝雙軸擺線針輪減速機 XL法蘭式立裝雙軸擺線針輪減速機XLY法蘭式立裝專用電動機直聯型擺線針輪減速機 XWD腳板式臥裝普通電動機直聯型擺線針輪減速機XWD腳板式臥裝普通電動機直聯型擺線針輪減速機 XLD法蘭式立裝普通電動機直聯型擺線針輪減速機 3) 8000系列TJQ支架B3擺線針輪減速機8000系列XW、XWD型擺線針輪減速機8000系列XL、XLD型擺線針輪減速機 8000系列XWE、XWED型擺線針輪減速機8000系列XLE、XLED型擺線針輪減速機 X8000行星擺線針輪減速機 8000系列單級臥式雙軸擺線減速機:XW8075、XW8085、  XW8095、XW8105、XW8115、XW8125、XW8130、XW8135、XW8145、XW8155、XW8160、XW8165、XW8170、  XW8175、XW8180、XW8185、XW8190、XW8195、XW8205、XW8215、XW8225、XW8235、XW8245、XW8255、  XW8265、XW8270、XW8275 8000 8000系列單級臥式直聯擺線減速機:XWD8075、XWD8085、XWD8095、XWD8105、  XWD8115、XWD8125、XWD8130、XWD8135、XWD8145、XWD8155、XWD8160、XWD8165、XWD8170、XWD8175、  XWD8180、XWD8185、XWD8190、XWD8195、XWD8205、XWD8215、XWD8225、XWD8235、XWD8245、XWD8255、  XWD8265、XWD8270、XWD8275 6)9000系列TJQ支架B3擺線針輪減速機。

TJQ支架B3擺線針輪減速機由于物品較大,規格較多,不同的配置價格有所不同,詳細減速機種類和選型參數請參照下面圖片。 購買前請與我公司客服或經理及時溝通,本公司可幫助您進行合理的產品設計,和使用分析,特殊產品請?zhí)峁﹫D紙 本公司所有產品均可提供正規17%增值稅發票 。新鄉市國泰機械制造有限公司:是專業生產螺旋錐減速機、TJQ支架B3擺線針輪減速機、反應釜減速機、 反應罐減速機、RSFK四大系列減速機、化工攪拌器、攪拌裝置、攪拌裝置廠家、攪拌器廠家械的廠家。齒輪減速機產品有ZLD螺旋錐齒輪減速機、立式螺旋錐減速機、ZLZ螺旋錐減速機、ZLY螺旋錐齒輪減速機;A型蝸輪蝸桿減速機產品主要有A290減速機、A225減速機、A215減速機、A180減速機、A150減速機、A120減速機等。以及螺旋錐齒輪減速機、行星擺線針輪減速機 :BLD、BLY、BWD、BWY等。 及槳式攪拌器、渦輪攪拌器、框式攪拌器、錨式攪拌器、減速機支架、聯軸器、中間軸承、底軸承作為專業的廠家,公司具備完善的質量管理體系和售后服務保障,生產和銷售化工反應罐減速機立式攪拌專用的減速機攪拌器產品深受廣大用戶的信賴,成為當?shù)刂臄嚢柩b置廠家廠家,河南名優。
